ZWCAD MFG (Mechanical)

ZWCAD MFG (mechanical) disponuje všemi vlastnostmi ZWCAD Professional a navíc poskytuje uživatelům inteligentní modelování strojírenských dílů. S komplexními knihovnami standardních dílů a strojírenských nástrojů pro navrhování a kreslení umožňuje ZWCAD MFG urychlit proces strojírenského návrhu a pomáhá konstruktérům ušetřit hodiny času při navrhování a předělávání. ZWCAD MFG obsahuje databáze normalizovaných dílů, umožňuje vytváření řezů a detailů, generování hřídelů a ozubených kol a disponuje kompletní podporou strojírenského značení a popisování (drsnosti, tolerance, tabulka děr a generování kusovníků). Jste-li strojař - díky této aplikaci se v porovnání s čistým ZWCADem podstatně zvýší vaše produktivita.

Základní popis

DWG kompatibilní 2D/3D CAD systém specializovaný pro oblast strojírenství

Popis a rozhraní

ZWCAD MFG je aplikace postavená na základě ZWCAD Professional, která je specializovaná pro oblast strojírenství. Oproti verzi Professional obsahuje řadu funkcí zaměřených na efektivní strojírenské navrhování. ZWCAD MFG je navíc plně kompatibilní s AutoCAD® Mechanical. Díky kompatibilitě formátů můžete tedy volně editovat entity vytvořené v uvedeném programu. To vám umožní hladký přechod na ZWCAD MFG.

Naše doporučení

Jelikož kromě zaměření na strojírenství je ZWCAD MFG prakticky univerzální a spolehlivá DWG 2D a 3D CAD aplikace pro všechny oblasti technického 2D a 3D navrhování, která je kompatibilní a do značné míry podobná AutoCAD®u i AutoCAD®u doplňování CUI o různé nové funkce - ZWCAD MFG doporučujeme nejen strojařům, ale také uživatelům kteří strojírenské navrhování mají jen jako okrajovou činnost.

Varianty licencí

K dispozici jsou samostatné i síťové (plovoucí) ZWCAD licence (trvalé nebo dočasné) chráněné SW kódem (aktivace přes internet).

Samostatné licence ZWCADu které jsou chráněny SW kódem jsou vázány na konkrétní počítač a lze je přenášet na jiný (např. na domácí) počítač.

DWG technologie

Technologie DWGdirect zajišťuje maximální kompatibilitu všech DWG objektů s TrustedDWG^TM výkresy

Podporované běžné formáty souborů

DWG, DXF, DGN, DWF, PDF, JPEG, PNG, TIF

PDF soubory

Podložení i import PDF souborů a konverze na vektory

3D Importy a exporty

Import STEP formátovat Import i export ACIS (SAT' formátů

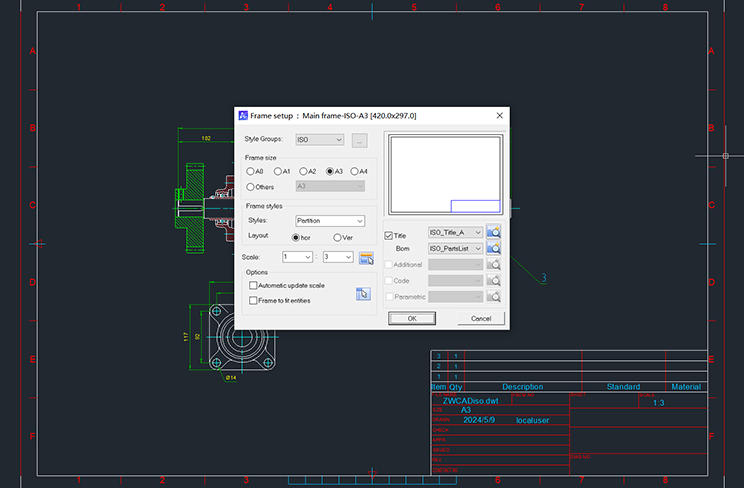

Rámečky a razítka

Podpora různých norem a přizpůsobování měřítek při výměně rámečků

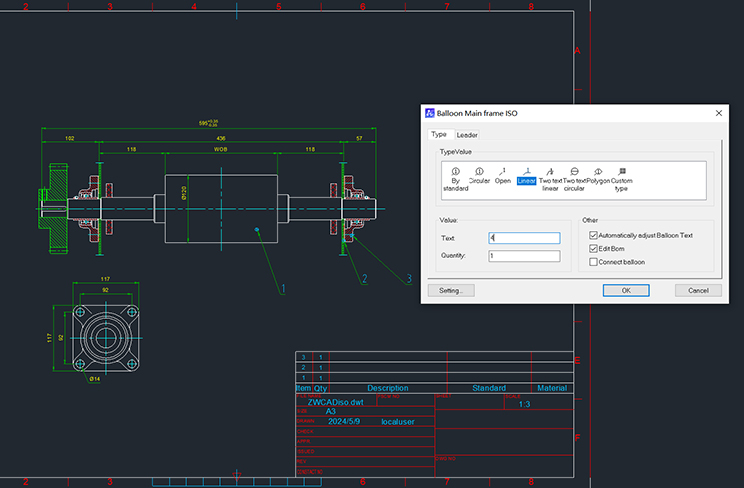

Kusovníky a pozice

Vytvářejte pozice jediným kliknutím a následně automaticky generujte kusovníky

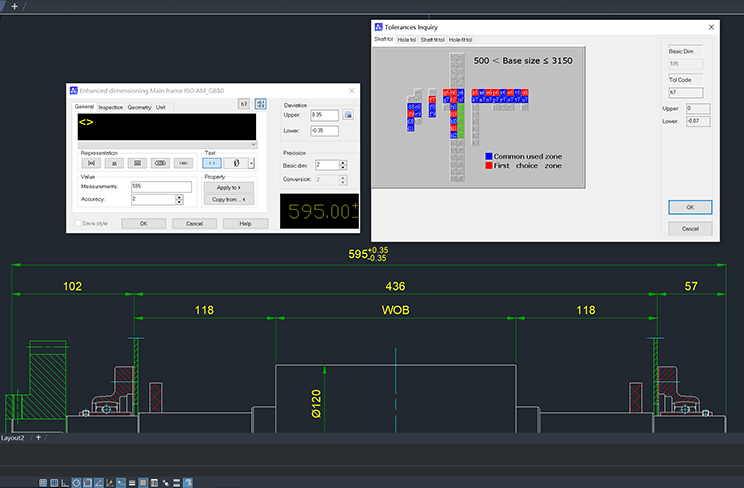

Výkonné kótování

Inteligentně identifikujte objekty a generujte příslušné kótybez častého přepínání příkazů

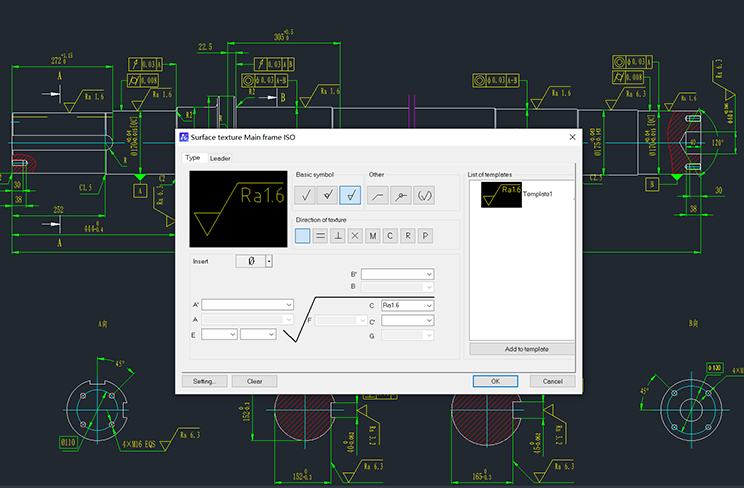

Symboly popisu

Okamžitě aplikujte symboly drsnosti povrchu, opracování, či geometrických tolerancí nebo značek svarů.

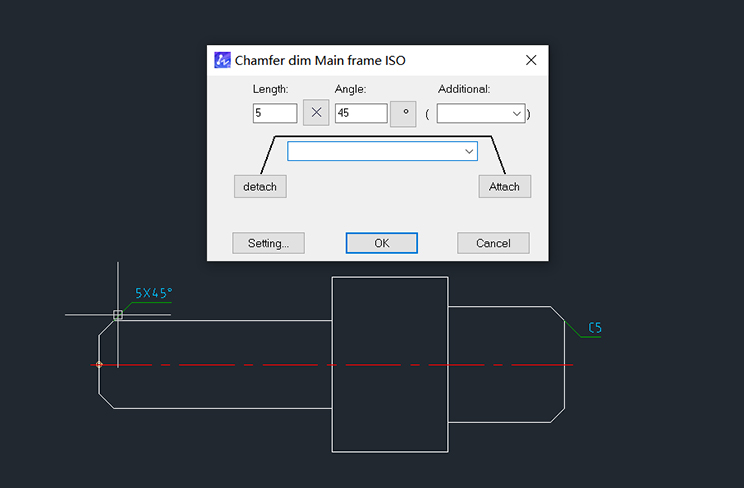

Kótování zkosení

Vyberte si z různých stylů kótování a kótu zkosení vygenerujete rychle výběrem úkosu.

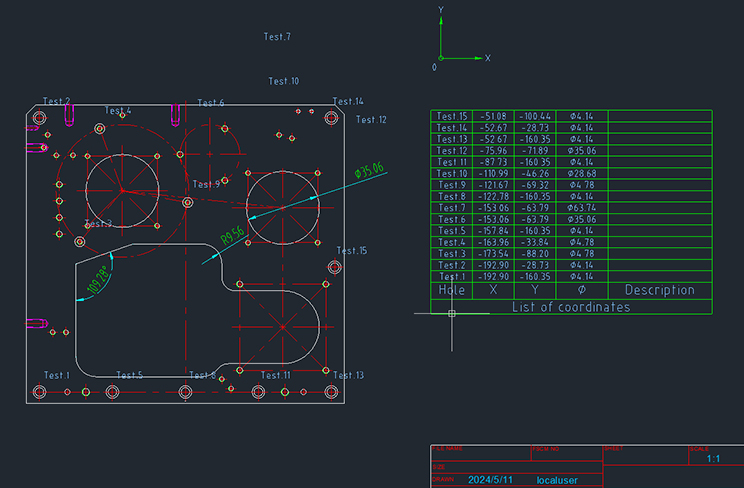

Tabulka děr

Rychle identifikujte souřadnice a rozměry vybraných otvorů a vygenerujte tabulky otvorů přizpůsobené vašim potřebám.

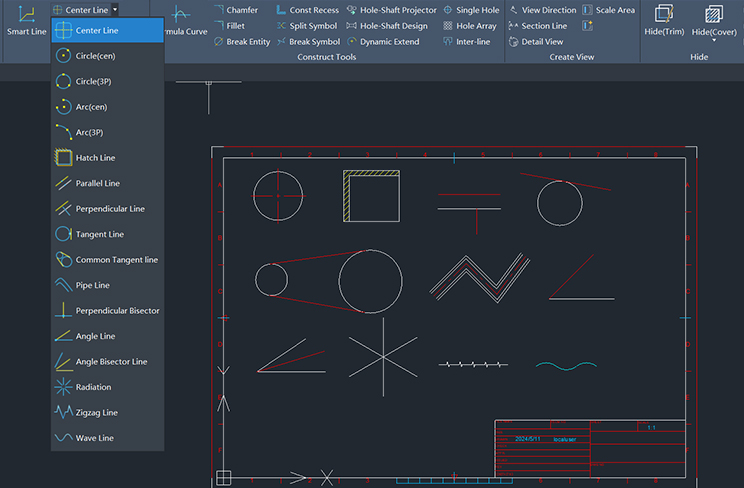

Kreslící nástroje

Více než 40 nástrojů pro kreslení včetně inteligentní čáry, středové čáry, čáry zrcadlení, šrafování a dalších.

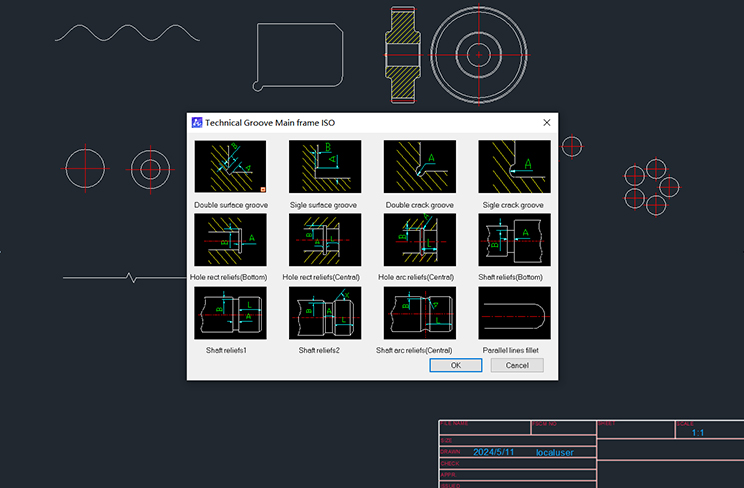

Konstrukční nástroje

Více než 20 konstrukčních nástrojů včetně křivky pomocí vzorce, zaoblení, sražení, zápychů, pole děr a dalších.

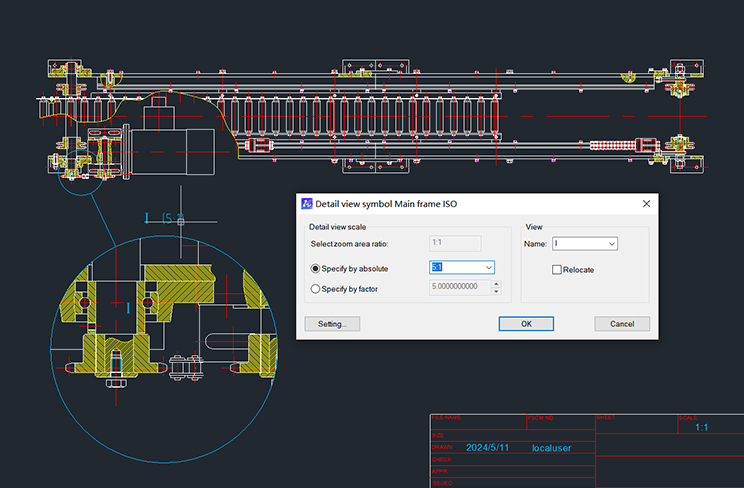

Detaily

Vytvořte detaily určitých částí dílů či sestav jedním kliknutím. Po úpravě dílů se detaily automaticky aktualizují.

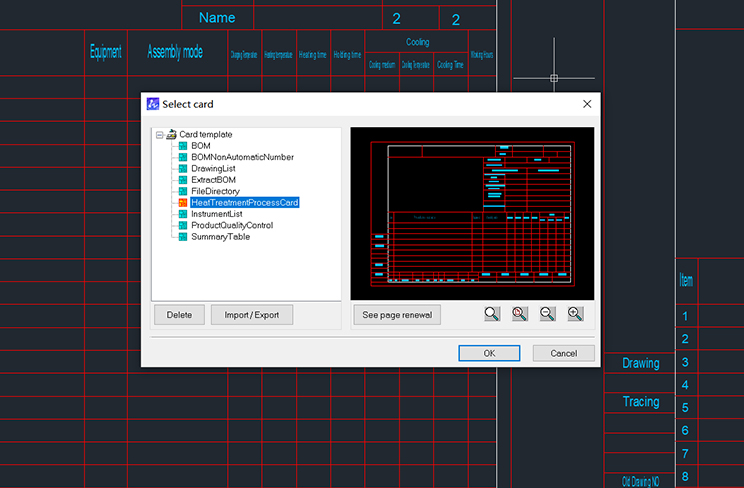

Super výpisy

Jednoduché vytváření tabulek a generování požadovaných souhrnů.

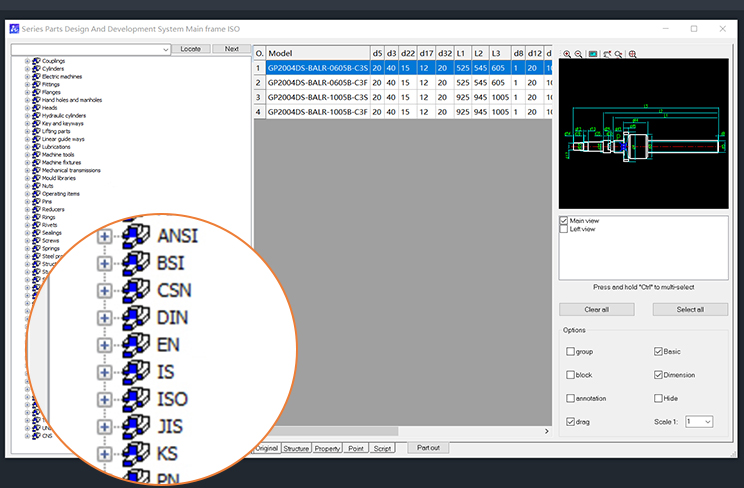

Knihovna normalizovaných dílů

Nabízí více než 10 národních a mezinárodních norem s více než 400 000 normalizovanými díly. Výběrem parametrů můžete snadno generovat různé pohledy.

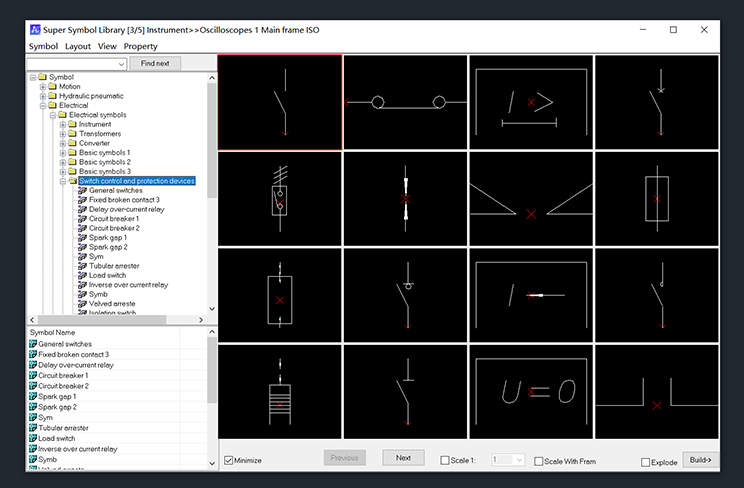

Knihovna Super Symbolů

Nabízí mnoho běžných symbolů mechanismů včetně symbolů mechanismů, hydraulických pneumatických symbolů, elektrických symbolů a symbolů kovových konstrukčních částí.

IFC Import i export

Rozšířené možnosti IFC importu umožňují filtrování komponent a export uživatelských atributů kombinovaný se stromovou strukturou

Mračno bodů

Můžete zpracovávat mračna bodů, připojit, spravovat i upravovat.

Podpora CTB a STB stylů vykreslování

Podporuje CTB i STB styly vykreslování, neumožňuje však jejich konverzi

Dávkový tisk

PDF tiskárna

Tisk do malých PDF souborů

Extrakce dat do tabulek

Extrakce informací objektů, bloků a atributů do tabulek

Zdroje dat pro tabulky

MS Excel, MS-SQL, MS Access

Migrace nastavení

Snadno premigrujte vlastní nastavení ze starších verzí ZWCADu

Digitální podpis

Zajistí originalitu a spolehlivost údajů ve výkresu

Dynamické zadávání souřadnic

Vedle kurzoru zobrazuje hodnoty souřadnic jako tvz. Tooltip - které lze okamžitě zadat.

Mutifunkční uzlové body

Podpora manipulace s geometrií a podpora multi funkcí (Protáhnout, Posun, Rotace, Měřítko, Zrcadli)

Záložky souborů

Záložky pro přepínání se mezi soubory.

Příkazový řádek

Zobrazování výzev které Vás provedou celým příkazem

Zpráva obsahu výkresu

File Explorer - organizuje přístup k výkresům, blokům, hladinám, kótovacím stylům, textovým stylům, rozvržením výkr.prostoru, typům čar ak externím referencím z otevřených nebo z jiných výkresů na disku

Palety nástrojů

Použití předdefinovaných palet nástrojů (s podporou nastavení vlastností)

Vestavěná kalkulačka

Kalkulačka je k dispozici u kót, tabulek a měření hodnot

Průhlednost hladin a objektů

Řízení průhlednosti vybraných objektů

Vlastnosti hladin výkresového prostoru

Pro každý výřez výkresového prostoru můžete samostatně řídit následující vlastnosti hladiny: Zmraz/Rozmraz, Barva, Typ čáry, Tloušťka čáry

Tabulky

Nástroj pro tvorbu tabulek

Textová políčka

Inteligentní text, zobrazující informace objektu, proměnné či hodnoty výkresu.

Rozšířené vlastnosti šrafu

Šrafování gradientem

Asociativní kótování

Mezi objekty a kótami vzniká pevná vazba. Pokud se změní kótovaný objekt, kóta se sama automaticky změní.

Dynamické bloky (Flexibloky)

Používání stávajících dynamických bloků nebo vytváření vlastních

Inteligentní kótování

Vytváření vhodných kót pode typu objektů výkresu

Správce sady dopisů / Správce projektu

Vytváření a správa dopisů pro snadnější přístup a tisk

Spuštění podvolby příkazového řádku kliknutím myši

Vylepšení přehlednosti výkresu

Přehlednější zobrazení důležitých částí výkresu pomocí vizuálních vylepšení jako například vyblednutí určitých typů objektů

Asociativní pole

Revizní obláček

Vytváření a úprava revizních obláčků kolem provedených změn ve výkresu pro rychlou identifikaci úprav

Úchop na střed objektu

Rychlý panel vlastností

Hlavní vlastnosti vybraného objektu jsou okamžitě k dispozici

Porovnání souborů

Okamžitě zjistíte rozdíly mezi výkresy

Vizuální styly

Řízení zobrazování hran geometrie a stínování

Přizpůsobování rozhraní

Přizpůsobování nástrojových panelů a Roletového menu pomocí panelu Přizpůsobit

API rozhraní

LISP, objekt ZRX (ekvivalent ARX), VB Script, .NET
